一、產品簡介

ZDFX反沖洗過濾器適用于各種供水系統，工業水系統及冷卻水系統，二十四小時連續運行的不停機系統，可以過濾水中的各種機械雜質，確保系統設備的運行。

ZDFX反沖洗過濾器主要由碳鋼通體、不銹鋼濾網、蝶閥及排污裝置所組成。當過濾器工作時，蝶閥處于開啟狀態，水流由入口進入過濾器，經過濾網過濾流出系統。當過濾器需要排污時，關閉蝶閥，打開排污閥，水流以濾網前半段過濾，部分水流由出口流入系統，剩余水流由濾網后半段外側流入內側，經排污口排出，起到反向沖洗濾網的作用。這樣反沖洗過濾器整個系統可正常運行，無需停機。

自動反沖洗過濾器是在普通型基礎上增加壓力比較自動系統，當過濾器截流雜質污物時，進出水口間會產生壓力差，通過壓力傳感給排污系統一個信號，啟動排污閥門動作，當水質清潔后，進出水口壓力平衡，排污結束，整個排污過程由自動完成。

智能型反沖洗過濾器又增加了智能PLC控制部分，實現了全自動智能控制。

二、性能參數

     流量范圍：4～20000 m³/h
     過濾精度：8-10目
 　　工作壓力：≤1.6MPa
     工作溫度：≤105℃
 　　壓力損失：≤0.015MPa
 　　排污閥口徑：DN 50 mm
 　　排污時間：10～60秒
　　 電源：交流三相380V/ 50Hz
　　 控制界面：數顯、旋鈕、開關

其它工作壓力、過濾精度及規格尺寸可按用戶要求制造，反沖洗過濾器可制造30-50um過濾精度，以適應不同用戶技術要求。

三、產品特點：

    電力驅動，不銹鋼刷式清洗，系統承壓能力強；
   反沖洗過濾器壓差控制設計、時間控制、手動控制清洗；
 　　鋼刷拆卸、安裝、維護簡便易操作；
 　　反沖洗過濾器相鄰兩次清洗，電機正反轉交替運轉，使不銹鋼轉刷壽命 ；
 　　控制顯示界面人性化設計，操作非常簡便；
 　　反沖洗過濾器設有電機過載保護，可有效保護電機。外表面無外露接線，安全；
　　 濾網類型：金屬楔型網；
 　　反沖洗過濾器控制方式：壓差、時間、手動控制設計；
 　　過濾單元結構設計，堅固耐用；
 　　反沖洗過濾器的清洗設計實現低負載、低水頭、均勻排污；

四、產品用途：

        鋼鐵：用于原料場、燒結球團廠水處理過濾，高爐、軋機、連鑄機等系統冷卻水過濾，高壓水除磷系統雜質過濾。

　　汽車：涂裝生產線，在汽車、拖拉機、摩托車、發動機制造水,處理系統都有廣泛應用。

　　發電廠：用于電廠鍋爐高純水制備的精度預處理部分，發電機冷卻水、密封用水的過濾。

　　石油化工：反沖洗過濾器在循環水場做旁濾處理，可單機或多機型并聯主處理，代替濾料過濾，減少濾料過濾負荷，可避免大量的沖洗耗水，節約成本。

　　農業園林及造紙廠：在有噴頭、噴嘴系統中，應減少由于雜質所造成的設備堵塞、磨損，因此需要選擇比較高精度、高自動化過濾產品機械、食品或其他：對系統進行自動、精度過濾，用來防止冷卻水系統堵塞。

　　礦山：過濾井下噴淋水，系統工作正常。

　　給水及污水處理：反沖洗過濾器用于預處理系統中，提高系統運行效率。

　　反沖洗過濾器廣泛應用于飲用水處理、建筑循環水處理、工業循環水處理、污水處理、采礦業水處理、高爾夫球場水處理、建筑、鋼鐵、石油、化工、電子、發電、紡織、造紙、食品、制糖、制藥、塑料、汽車行業等領域。

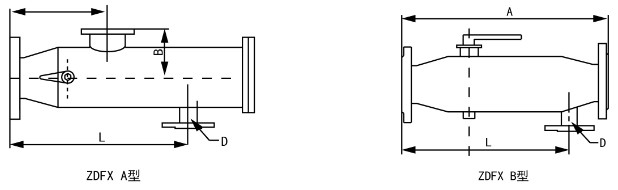

五、結構示意圖

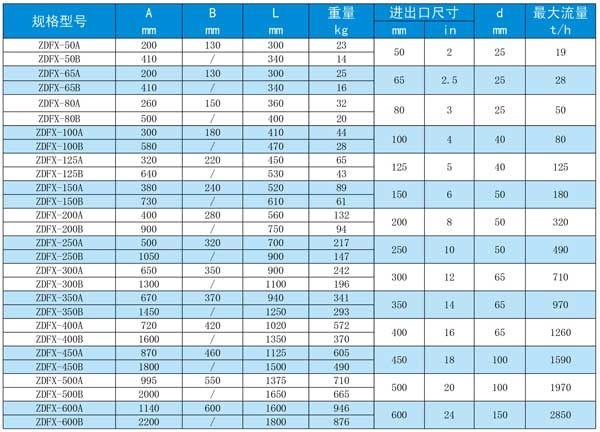

六、直通式規格尺寸參數表

七、安裝與使用

ZDFX反沖洗過濾器適宜水平或垂直安裝，當垂直安裝時應注意水流方向是自上而上，安裝時應注意外殼箭頭方向必須與水流方向一致，正常運行時，蝶閥處于開啟狀態，當需要排污時，關閉蝶閥，打開排污閥，直至排出的水質變清為止，關閉排污閥，開啟蝶閥，即完成排污過程。

注意：反沖洗過濾器不得安裝在水泵前負壓區！
