一、產品簡介

分集水器(分集水缸）又名集分水器是由集水器和分水器組合而成的水流量分配和會集裝置。分水器是將一路進水分散為幾路輸出的設備，而集水器是將多路進水匯集起來在一路輸出的設備。結構由主管、分路支管、排污口、排氣口、壓力表、溫度計等組成直徑較大的筒體上裝有人孔或手孔，材質由碳鋼板卷制，或無縫鋼管制作而成，能承受壓力，屬于壓力容器類制造，外表面做防腐或保溫處理。集分水器的筒體上根據需要連接多個進出水管，可將各路水匯集或?qū)⒁宦匪至?，筒體上裝有壓力表或溫度計，可方便觀察筒體內水流狀態。筒體的下端部裝有排污口，用于清洗筒體時的污水流出.其型號多為DN2000-DN1500不等。它一方面將主干管的水按需要進行流量分配，各區域分支環路的流量滿足負荷需要，同時還要將各分支回路的水流匯集，并且輸入回水主干管中，實現循環運行。其回水再利用，可達到節能的效果，可以同時滿足供熱與制冷的需要，其廣泛應用于鍋爐、中央空調、工業循環冷卻水系統、熱水系統。它區別于熱交換機組、真空脫氣機等其他空調系統里面的產品，分集水器主要用于水路系統。

二、分集水器產品特點與技術
1、按照國家標準圖集《05K232分集水器分汽缸》設計制作，筒體壁厚達到要求。
2、根據實際使用情況，優化壓力表及溫度計接口，便于安裝使用，測溫準確。
3、根據各接管法蘭，選用蝶閥法蘭或者平焊法蘭，確保法蘭與對應閥門的匹配，法蘭與閥門接觸面積大，強度高，少泄露。
4、焊接接口均打磨光滑，出廠前壓力試驗，確保穩定運行。
5、出廠前做水壓試驗,產品使用過程中無泄露。
6、可根據用戶需要設計集分水器尺寸,使用效果。

三、分集水器的產品選型及計算方法。
1、筒體直徑比汽水總管的直徑大兩號以上。
2、一般可按流經筒體流速計算得出，水的流速一般取0.1m/s------1.0m/s.

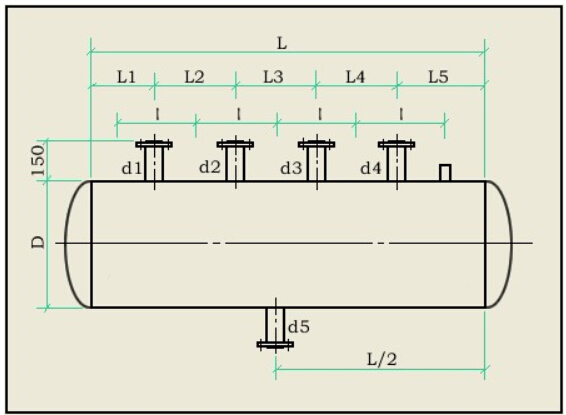

3、筒體長度L根據接管的個數，直徑大小，管間距來計算，
L=130+L1+L2+L3+Li+120+2h
筒體需要保溫時l=d1+d2+120
筒體不需要保溫時l=d1+d2+80
4、筒體上的疏水管及排污管的方位由工程設計決定。
以上單位為mm，可根據具體需求，定制各種規格的分集水器。

 四、分集水器安裝使用注意事項

1、支架安裝高度由工程設計人員決定，但不得超過1000mm,支架安裝前應做防腐處理。
2、支架安裝應滿足筒體熱脹冷縮的要求，應一端固定，另一端采用活動或滑動支架，確保支架工作狀態下的熱脹冷縮。
3、工作壓力超過1.0MPa時，在分集水器筒體和壓力表之間應安裝閥門。壓力表和閥門規格根據工藝設計選定。

五、產品應用范圍：
1、 蒸汽或熱水鍋爐房的蒸汽、冷凝水、的分配和集中
2、 空調機房冷水的分配和集中
3、 工業廠房中高低壓蒸汽、冷凝水、熱水、冷卻循環水的分配和集中
